GTYQ-MIC-600-IR2双光路红外可燃气体探测器主要用于快速准确检测可燃气体泄露或可燃气体浓度超标报警,双光源互为冗余设计,双光源交替发射(甲烷特征吸收波长4.65μm),单光源故障时自动切换,寿命十年,检测主机与传感器都具有恒温加热功能,适用于高湿度、多粉尘、温差大的各种极端环境,采用易于现场维护的结构设计,可适应各种恶劣的工况环境,广泛应用于RTO炉、石油、化工、冶金、炼化、燃气、仓储等场合,可以在线连续监测可燃气体、VOC气体、碳氢化合物的浓度。

GTYQ-MIC-600-IR2双光路红外可燃气体探测器功能特点:
★开放式长光路气室设计,有效减少粉尘与水汽附着,同时便于现场维护,传感器材质316L不锈钢。
★双光源互为冗余设计,使用寿命十年。
★检测主机与传感器光学视窗具有恒温加热功能,适用于极寒地区,避免雨雪及冷凝影响。
★单位切换,单位可选:%Vol、%LEL。
★4按键操作。
★红外遥控器操作。
★支持磁棒触控,免开盖操作设备。
★LCD彩屏,可选LED高亮段码显示。
★标配红外遥控器可在危险场合免开盖操作,遥控距离15米。
★输出信号:同时具有三线制4~20mA、继电器(无源开关量)、RS485。
★数据存储,存储容量10万条以上。
★选配无线传输:支持LORA/LoraWAN、4G、NB-IOT等方式;
★选配Hart协议通讯。
★支持远程维护及远程升级。
★数据恢复功能,部分或全部恢复出厂数据。
★LCD彩屏可显示:最大值、最小值、加权平均值显示,实时曲线、条形图、列表显示等。
★多级报警点设置,可关闭报警,可设置不同报警输出不同报警音,区分报警音量和频率
报警种类:浓度报警、故障报警。
报警模式:低报警、高报警、区间报警、TWA/STEL报警。
★误操作识别功能。
★零点自动跟踪。
★目标点多级校准。
★本安电路设计,防爆、防振、抗静电,抗辐射。
★执行标准:
GB 15322.1-2019 《可燃气体探测器第1部分:工业及商业用途点型可燃气体探测器》
GB 3836.1—2021 《爆炸性气体环境用电气设备 通用要求》
GB 3836.2-2021 《爆炸性气体环境用电气设备 第2部分:隔爆型“d”》
GB12358-2024 《作业场所环境气体检测报警仪通用技术要求》

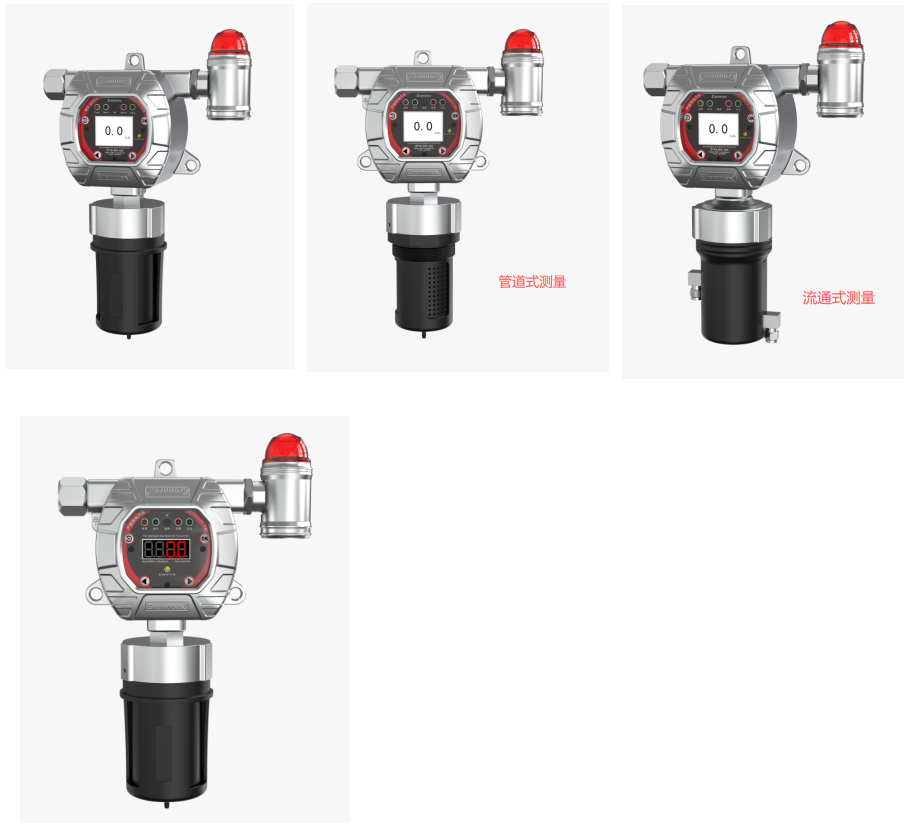

GTYQ-MIC-600-IR2双光路红外可燃气体探测器外形图:

GTYQ-MIC-600-IR2 双光路红外可燃气体探测器技术参数:
检测因子 | 碳氢化合物、蒸气、VOC等 | ||
检测范围 | 0-100%LEL、0-5%Vol、0-10000ppm | ||
分 辨 率 | 1%LEL、0.01%Vol、50ppm | ||
单位显示 | 单位可选:%Vol、%LEL、ppm | ||
检测原理 | 红外 | ||
传感器寿命 | 10年 | ||
检测方式 | 扩散式测量,选配:流通式、管道式 | ||
显示方式 | 2.0英寸LCD彩屏,可选:LED高亮段码显示 | ||
显示内容 | 实时浓度、单位、气体名称、报警状态、时间、存储状态、通讯状态等 | ||
检测精度 | 典型精度:≤±2% FS(可选更高精度传感器) | 不确定度 | ≤±2% |
线 性 度 | ≤±2% | 重 复 性 | ≤±2% |
响应时间 | T90≤4秒 | 恢复时间 | ≤5秒 |
工作电源 | 12~36v(DC),单台标准电源为24V,2A或大于2A的直流开关电源、稳压电源 | ||
报警音量 | 大于105dB@30厘米;大于100dB@1米 | ||
使用环境 | 温度:-40℃~+80℃,可定制-60℃~+80℃;相对湿度:10-95%RH | ||
通讯接口 | RS485、4-20mA,选配:Hart7。 | ||
数据存储 | 标准容量大于20万条;支持本机查看、删除或数据导出,存储时间间隔任意设置 | ||
界面语言 | 中文、英文,其它语种可定制 | ||
防爆等级 | Ex db IIC T6 Gb | ||
防护等级 | IP66,可定制IP67 | ||
外壳材质 | 铸铝,可选304或316不锈钢 | ||
电气接口 | 3/4NPT,可选M20X1.5、1/2NPT | ||
外型尺寸 | 壳体尺寸:240×160×90mm或240×220×90(含声光报警器)(L×W×H) | 重 量 | 约2.5Kg |
标准附件 | 遥控器、说明书、合格证、保修卡 | ||
选配功能 | 1、环境温度检测:-40℃~+70℃ 精度0.5℃;环境湿度检测:0-100%RH 精度3 %RH 2、无线数据传输:选配LORA、LORAWAN4G、4G、NB-IOT、WIFI、蓝牙等 3、网络传输TCP/IP | ||
选配附件 | 磁棒笔、一体式声光报警器、分体式声光报警器、24V直流稳压电源、连电脑监控的配件:上位机软件、RS485/RS232转换器、USB/RS232 转换连接线、TCP/IP转换器。 | ||
★厂家资质 | 企业信用证书AAA、国家高新技术企业证书、专精特新小微企业、ISO45001职业健康安全管理体系认证证书、ISO9001质量管理体系认证证书、IS014001环境管理体系认证证书、知名品牌等 | ||
★产品资质 | 计量器具型式批准证书CPA、防爆证、外观设计专利证书、计算机软件著作权登记证书等 | ||
